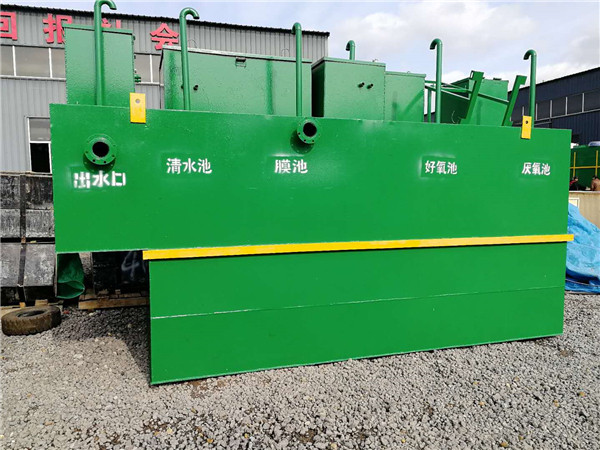

養殖場廢水處理設備，包括廢水處理系統、固體廢棄物處理系統;廢水處理系統包括廢水調節池、填料式缺氧厭氧反應池、吸附沉淀池、解吸池、反流式曝氣生物濾池、二沉池、砂濾池、清水池;填料式缺氧厭氧反應池包括通過折流板分隔成的兼氧段、缺氧段和厭氧段，吸附沉淀池包括攪拌混合區和沉淀區，解吸池設有工業鹽酸，吸附沉淀后的吸附劑進入解吸池中與工業鹽酸充分接觸，工業鹽酸與吸附劑吸附的氨氮反應生成氯化銨溶液，反流式曝氣生物濾池中上部為圓柱形、下部為圓錐形結構，包括下流區、上流區和污泥區;固體廢棄物處理系統包括固體廢棄物混合池、堆肥池。

一、適用范圍：

存欄500-50000頭

二、清糞方式：

干清糞、水泡糞、水沖糞均可

三、技術特點：

能耗低，運營成本低，使用年數久，適合不同規模的養豬場，處理的污水能100%回收再次利用，且污水零排放。養殖場廢水處理設備是一種節能、環保、實用型的豬場污水處理系統，其核心思路是使規模養豬場產生的污水達到最少，可以實現污水“零排放”，這種污水處理系統包括豬舍外的化糞池、第一沉淀池、干濕分離機、污水過濾池、第二沉淀池、上層水池、熱交換裝置、污水裝置和干濕分離機、有機肥制作車間，及它們之間的連接管道。已經有沉淀池、干濕分離機的養豬場，只需在原來基礎上進行適當改造。盡量根據豬場實際情況因地制宜，努力降低污水處理成本。可根據不同的養豬場條件，單獨進行方案設計。

四、背景技術

我國規模化養豬業的高速發展，為整個社會帶來了巨大的社會效益和經濟效益。與此同時，養殖產生的糞便和廢水過度集中，給環境造成了越來越大的壓力。豬糞便的隨意堆放，不僅產生惡臭污染空氣，而且會滋生蠅蟲、蚊蟲及致病微生物，容易引起傳染病的蔓延，危害人體健康。豬場廢水主要來源于豬的尿液、糞便滲出液和豬場沖洗水，其中含有大量糞渣、有機污染物及氮、磷。研究資料表明，豬場廢水中COD濃度高達5000-20000mg/L，氨氮濃度高達800-2000mg/L，懸浮物質超標數十倍。

如不進行適當處理，會對周圍環境造成嚴重危害，具體表現為：(l)污染地表水和地下水：養殖規模為100萬頭的豬場，平均每天產生的糞便和廢水中含氨氮量8000-12000kg，直接排放進入地表水或滲濾進入地下水層，會加速水體富營養化，污染飲用水，破壞水體生態系統;(2)影響農作物正常生長：豬場廢水如未經任何處理就直接、連續、過量的施用，其中大量的有機物和無機鹽會在土壤中不斷累積，導致土壤板結，影響農作物的正常生長。

五、詳細說明

養殖場污水處理設備要解決的技術問題是：為了解決上述養豬場在運行過程中產生的環境污染問題以及厭氧-好氧組合工藝處理豬場廢水處理效果不佳的難題，養殖場污水處理設備提供一種養殖場污廢水處理設備。

養殖場污水處理設備解決其技術問題所采用的技術方案是：一種養豬場廢水糞便處理系統，包括廢水處理系統、固體廢棄物處理系統。

所述廢水處理系統包括廢水調節池、填料式缺氧厭氧反應池、吸附沉淀池、解吸池、反流式曝氣生物濾池、二沉池、砂濾池、清水池;所述廢水調節池、填料式缺氧厭氧反應池、吸附沉淀池、反流式曝氣生物濾池、二沉池、砂濾池和清水池依次連通。

所述的廢水調節池包括進水管和出水管，用于調節廢水水質、水量和pH值。

所述填料式缺氧厭氧反應池包括通過折流板分隔成的兼氧段、缺氧段和厭氧段，所述兼氧段首端設有用于供入廢水的進水管，兼氧段末端與缺氧段首端連通，缺氧段末端與厭氧段首端連通，所述缺氧段和厭氧段進水一側折流板的下部設置有45度的轉角，以避免水流進入時產生的沖擊作用，從而起到緩沖水流和均勻布水的作用;厭氧段末端設有三相分離器和溢水堰，溢水堰連接出水管;所述兼氧段、缺氧段和厭氧段底部設計成錐形結構，錐形結構連接污泥排放閥;所述填料式缺氧厭氧反應池的兼氧段、缺氧段和厭氧段的上蓋設計成圓錐形結構，圓錐形結構頂端設有獨立的甲烷廢氣集氣管;所述兼氧段、缺氧段和厭氧段內都設有填料。

所述的吸附沉淀池包括攪拌混合區和沉淀區，攪拌混合區底部設有廢水進水管，中上部設有吸附劑添加系統，在攪拌混合區中部設置有攪拌裝置;所述沉淀區內設有擋板，該擋板與吸附沉淀池的內壁形成作為廢水進入沉淀區的廢水流道，沉淀區的出口處設有三相分離器，沉淀區的出口上部設有溢水堰，沉淀區底部設計成錐形結構，在沉淀區底部設置有沉淀物排放閥。

所述的解吸池設有工業鹽酸，吸附沉淀后的吸附劑進入解吸池中，與工業鹽酸充分接觸，工業鹽酸與吸附劑吸附的氨氮反應生成氯化銨溶液，氯化銨溶液從解吸池里流出，并被濃縮、收集利用。解吸后的吸附劑重復利用。

所述反流式曝氣生物濾池中上部為圓柱形、下部為圓錐形結構，包括下流區、上流區和污泥區;所述下流區位于反流式曝氣生物濾池的圓柱形結構的中部，為圓柱形結構，下流區上部設有進水管和布水管，下流區中部設有下流區填料，下流區下部設有曝氣管;所述下流區的底部設有折流板，所述的折流板的縱斷面呈喇叭狀;所述上流區位于下流區的外圍、折流板的上部，上流區中部設有上流區填料，下部設有曝氣管，上流區上部的出口處設有溢水堰;所述污泥區位于反流式曝氣生物濾池的底部、下流區和上流區的下部，污泥區的底部設有污泥排放閥。

反流式曝氣生物濾池處理后的水進入二沉池。

二沉池沉淀處理后的水經溢流堰進入砂濾池，過濾后的水進入清水池回用。

所述固體廢棄物處理系統包括固體廢棄物混合池、堆肥池;所述固體廢棄物混合池和堆肥池的頂部設有圓錐形上蓋，圓錐形上蓋最頂端安置風機。
